Detailní popis produktu

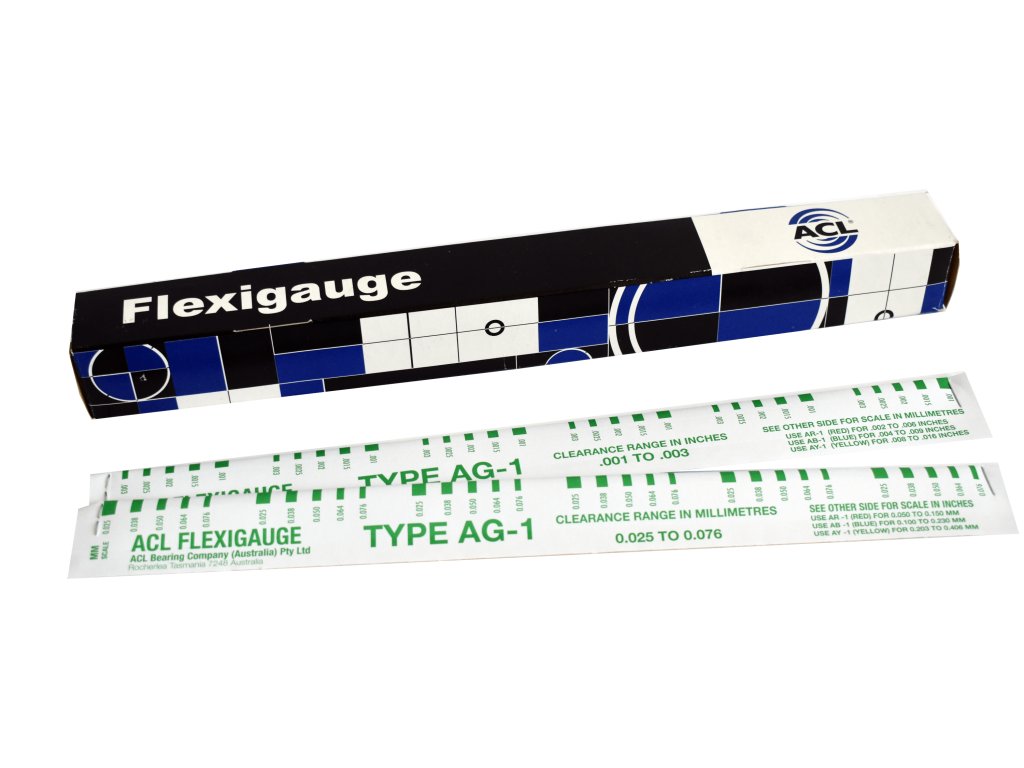

 FLEXIGAUGE (Green Pack) ,025 - ,076mm AG-1

Popis výrobce:

Flexigauge is precision manufactured plastic strip.

Flexigauge is available in four sizes and is used to check clearance of main and connecting rod bearings; and is suitable for Automotive; Marine and Industrial applications.

The four sizes available together cover clearances from .001 in to .016 in; or .025mm to .406mm and as follows:

Flexigauge strips - 12 in long - are packed in individual envelopes; which are marked in appropriate graduation - one side in thousandths of an inch and the other side in millimetres. Ten strips in their envelopes are packed in their appropriate coloured carton.

Directions for use; which are printed on the outside of each carton for easy reference; are as follows:

,
1. Remove the bearing cap; wipe the journal and bearing shell clear of oil.
,
2. Place a piece of Flexigauge across the bearing at the crown (see Figure 1).
,
3. Install the bearing cap and using a Torque Wrench tighten the bolts to the correct tension.
   DO NOT REVOLVE THE SHAFT OR BEARINGS.
,
4. Remove bearing cap. The Flexigauge will be adhering either to the bearing or shaft.
,
5. Compare the width of the flattened Flexigauge with the graduation of the envelope. The figure within the graduations indicates the clearance in thousandths of an inch of millimetres; depending on which side of the envelope is used. (See Figure 2)
,
6. Taper is indicated when Flexigauge is wider at one end than the other; the amount of taper being the difference between the readings. The widest part of the Flexigauge represents the area of least clearance. “Barrelling” of the shaft when the Flexigauge is wider in the centre of the bearing.
,

P R E C A U T I O N
When checking main bearings; with the CAP supporting the crankshaft; the weight of the crankshaft and flywheel must be taken off the bearing caps to avoid inaccurate results. This can be done; for example; by ‘ jacking’ on the crankshaft balance weight. Main and connecting rod bearing clearances should be checked on the area of least journal wear. Main bearing checks should be made with the adjacent crankpin situated about 30 degrees after bottom dead centre.

, ,

, ,

APLIKAČNÍ KATALOG ACL

Obrázek je pouze ilustrační.

ACL je australská společnost s více než 70letou tradicí výroby přesných ložisek motorů, sídlící v Launcestonu, Tasmánie. Firma je významným dodavatelem OEM ložisek pro automobilový průmysl a zároveň nabízí rozsáhlý sortiment náhradních dílů pro globální aftermarket. Její produkty jsou známé svou vysokou kvalitou, precizností, robustní metalurgií a výkonem.

ACL má bohatou historii v motorsportu, sahající až do 60. let, kdy vyráběla ložiska pro tým Brabham ve Formuli 1. Její RACE Series Performance Engine Bearings si našly uplatnění v závodech jako australské Supercars, drag racing, rally a drift. Díky tomu jsou často první volbou pro motorové specialisty po celém světě.

Společnost nabízí jednu z největších nabídek ložisek motorů na aftermarketu, pokrývající přes 200 aplikací pro australské, americké, japonské, korejské a evropské vozy. Sortiment se neustále rozšiřuje o nově uvedené motory.

ACL disponuje vysokou úrovní vertikální integrace, zahrnující návrh a výrobu materiálů, nástrojů a složitých výrobních procesů. Firma se pyšní certifikacemi ISO9001:2015 (kvalita), ISO14001:2015 (ekologie) a ISO451001:2018 (bezpečnost práce).

Díky této kombinaci tradice, inovace a zaměření na výkon si ACL vybudovalo celosvětovou reputaci v oblasti motorových ložisek.
